Biến tần Yaskawa U1000

Biến tần Yaskawa U1000 là sự kết hợp hoàn hảo cho các ứng dụng động cơ đơn với mục tiêu tiết kiệm năng lượng,

tái tạo năng lượng và sóng hài thấp như thang máy, thang cuốn, máy móc HVAC, cần trục, máy ly tâm và nhiều ứng dụng khác.

Tính năng nổi bật biến tần Yaskawa U1000

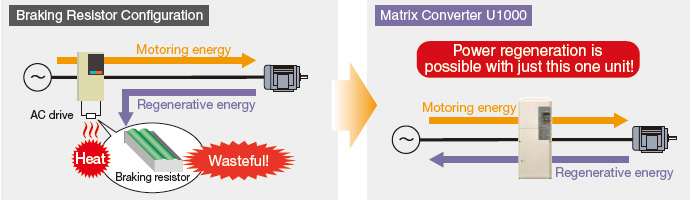

Biến tần Yaskawa U1000 là biến tần hiệu suất cao dựa trên công nghệ chuyển đổi Matrix mới nhất. Với khả năng tái tạo năng lượng đầy đủ nó nó giúp tiết kiệm năng lượng tuyệt vời và làm giảm tải trên các thành phần lưới như máy biến thế và đường dây điện. Với một hình dạng,kích thước cực kỳ nhỏ gọn, U1000 là sự lựa chọn đầu tiên cho các giải pháp sáng tạo, tiết kiệm nhiên liệu hiệu quả có hoặc không có sự hồi phục năng lượng.

Ứng dụng của biến tần Yaskawa U1000

Thiết bị chuyển động: Cần cẩu, móc nâng hạ, băng tải, thang máy, automated warehourses, thang cuốn, hệ thống tự động hệ thống lưu trữ thẳng đứng, hệ thống giao thông vận tải, hệ thống đỗ xe tự động.
Robot, máy dệt, máy đùn ép, máy ly tâm, HVAC, quạt và bơm.
Nguồn cấp : 3P, 200 to 240Vac, 380 to 480Vac (− 15% to +10%) 50/60 Hz (± 5%)
Công suất : 2.2-500 kW
Dải dòng: 22-248 A (200 V), 9.6-930 A (400V)
Dải tần số : 0.01-400Hz
Mô men khởi động : 150%-200% tùy theo phương pháp điều khiển
Khả năng quá tải : Tải thường 120% trong 60 giây, tải nặng 150% trong 60 giây
Phương pháp điều khiển : V/f, , véc tơ vòng hở, véc tơ vòng kín ,
Phanh hãm : Biến tần 30kW trở lên tích hợp mạch điều khiển hãm động năng.
Ngõ vào : Ngõ vào số đa chức năng, ngõ vào tần số tham chiếu, ngõ vào an toàn
Ngõ ra : Ngõ ra cách ly quang, báo lỗi rơ le, ngõ ra số, ngõ ra giám sát.
Chức năng bảo vệ : Động cơ, quá dòng tức thời, quá tải, quá áp, thấp áp, mất áp, quá nhiệt, quá nhiệt điện trở phanh, ngăn chặn sụt, bảo vệ chạm đất, sạc LCD.
Chức năng chính : dò tốc độ, KEB, PID
Truyền thông : RS422/RS485 , PROFIBUS – DP, DeviceNet, CC-Link, CANopen, LONWORKS, MECHATROLINK
Thiết bị mở rộng : LCD, Card tốc độ, card truyền thông, card giám sát.
Cấp bảo vệ: IP00 (Mở nắp biến tần), IP20 (Đóng nắp)

Model sản phẩm trong Series U1000

Biến tần Yaskawa U1000 200V

Drive Model	Normal Duty (ND)		Heavy Duty (HD)		Enclosure
Drive Model	Current	Nominal HP	Current	Nominal HP	Enclosure
CIMR-UT2A0028AAA	28	10	22	7.5	IP00
CIMR-UT2A0042AAA	42	15	28	10
CIMR-UT2A0054AAA	54	20	42	15
CIMR-UT2A0068AAA	68	25	54	20	IP00
CIMR-UT2A0081AAA	81	30	68	25
CIMR-UT2A0104AAA	104	40	81	30
CIMR-UT2A0130AAA	130	50	104	40	IP00
CIMR-UT2A0154AAA	154	60	130	50
CIMR-UT2A0192AAA	192	75	154	60
CIMR-UT2A0248AAA	248	100	192	75	IP00

Drive Model	Normal Duty (ND)		Heavy Duty (HD)		Enclosure
Drive Model	Current	Nominal HP	Current	Nominal HP	Enclosure
CIMR-UT2A0028AUA	28	10	22	7.5	IP00
CIMR-UT2A0042AUA	42	15	28	10
CIMR-UT2A0054AUA	54	20	42	15
CIMR-UT2A0068AUA	68	25	54	20	IP00
CIMR-UT2A0081AUA	81	30	68	25
CIMR-UT2A0104AUA	104	40	81	30
CIMR-UT2A0130AUA	130	50	104	40	IP00
CIMR-UT2A0154AUA	154	60	130	50
CIMR-UT2A0192AUA	192	75	154	60
CIMR-UT2A0248AUA	248	100	192	75	IP00

Biến tần Yaskawa U1000 400V

Drive Model	Normal Duty (ND)		Heavy Duty (HD)		Enclosure
Drive Model	Current	Nominal HP	Current	Nominal HP	Enclosure
CIMR-UT4A0011AAA	11	7.5	9.6	5	IP00
CIMR-UT4A0014AAA	14	10	11	7.5
CIMR-UT4A0021AAA	21	15	14	10
CIMR-UT4A0027AAA	27	20	21	15	IP00
CIMR-UT4A0034AAA	34	25	27	20
CIMR-UT4A0040AAA	40	30	34	25
CIMR-UT4A0052AAA	52	40	40	30	IP00
CIMR-UT4A0065AAA	65	50	52	40
CIMR-UT4A0077AAA	77	60	65	50
CIMR-UT4A0096AAA	96	75	77	60	IP00
CIMR-UT4A0124AAA	124	100	96	75
CIMR-UT4A0156AAA	156	125	124	100
CIMR-UT4A0180AAA	180	150	156	125	IP00
CIMR-UT4A0216AAA	216	175	180	150
CIMR-UT4A0240AAA	240	200	216	175
CIMR-UT4A0302AAA	302	250	240	200	IP00
CIMR-UT4A0361AAA	361	300	302	250
CIMR-UT4A0414AAA	414	350	361	300
CIMR-UT4A0477AAA	477	400	414	350	IP00
CIMR-UT4A0590AAA	590	500	477	400	IP00

Drive Model	Normal Duty (ND)		Heavy Duty (HD)		Enclosure
Drive Model	Current	Nominal HP	Current	Nominal HP	Enclosure
CIMR-UT4A0011AUA	11	7.5	9.6	5	IP00
CIMR-UT4A0014AUA	14	10	11	7.5
CIMR-UT4A0021AUA	21	15	14	10
CIMR-UT4A0027AUA	27	20	21	15	IP00
CIMR-UT4A0034AUA	34	25	27	20
CIMR-UT4A0040AUA	40	30	34	25
CIMR-UT4A0052AUA	52	40	40	30	IP00
CIMR-UT4A0065AUA	65	50	52	40
CIMR-UT4A0077AUA	77	60	65	50
CIMR-UT4A0096AUA	96	75	77	60	IP00
CIMR-UT4A0124AUA	124	100	96	75
CIMR-UT4A0156AUA	156	125	124	100
CIMR-UT4A0180AUA	180	150	156	125	IP00
CIMR-UT4A0216AUA	216	175	180	150
CIMR-UT4A0240AUA	240	200	216	175
CIMR-UT4A0302AUA	302	250	240	200	IP00
CIMR-UT4A0361AUA	361	300	302	250
CIMR-UT4A0414AUA	414	350	361	300
CIMR-UT4A0477AUB	477	400	414	350	IP00
CIMR-UT4A0590AUB	590	500	477	400	IP00
